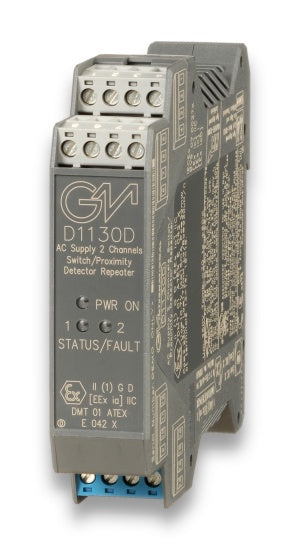

D1130D

Repeater przełącznika/czujnika zbliżeniowego typu D1130 to urządzenie montowane na szynie DIN z jednym lub dwoma
niezależne kanały. Urządzenie można skonfigurować pod kątem czujnika kontaktu lub zbliżeniowego,
NO lub NC oraz NE lub ND styk wyjściowy przekaźnika SPDT.
Każdy kanał umożliwia sterowanie obciążeniem obszaru bezpiecznego za pomocą przełącznika lub czujnika zbliżeniowego
detektor, zlokalizowany w Strefie Zagrożonej.
Typ dwukanałowy D1130D posiada dwa niezależne kanały wejściowe i uruchamia
odpowiedni przekaźnik wyjściowy. Dwa tryby działania można przełączać niezależnie przełącznikiem DIP
skonfigurowane na każdym kanale wejściowym: wejście NO/przekaźnik NE lub wejście NO/przekaźnik ND.
Wykrywanie zwarcia lub przerwy w obwodzie czujnika kontaktowego lub zbliżeniowego oraz jego linii połączeniowej
również konfigurowalny przełącznik DIP: można włączyć wykrywanie błędów (w przypadku błędu
wyłącza odpowiedni przekaźnik wyjściowy i włącza diodę LED sygnalizującą usterkę) lub wyłącza
(w przypadku awarii odpowiedni przekaźnik wyjściowy powtarza linię wejściową otwartą lub zamkniętą
status zgodnie z konfiguracją).
Typ jednokanałowy D1130S posiada jeden kanał wejściowy i dwa przekaźniki wyjściowe;
jednostka posiada dwa konfigurowalne przełączniki DIP-switch tryby pracy:
Tryb A) kanał wejściowy uruchamia równolegle dwa przekaźniki wyjściowe (styk DPDT).
Tryb działania przekaźnika można niezależnie konfigurować dla każdego wyjścia w dwóch trybach:
Wejście NO/przekaźnik NE lub wejście NO/przekaźnik ND.
Tryb B) kanał wejściowy uruchamia przekaźnik wyjściowy A konfigurowalny w dwóch trybach, jak w trybie
A powyżej. Przekaźnik wyjściowy B działa jako wyjście błędu (w przypadku błędu wejściowego przekaźnik B
uruchamia się, a dioda LED sygnalizująca usterkę włącza się, podczas gdy przekaźnik A powtarza linię wejściową zgodnie z konfiguracją).
Sterowanie może być skonfigurowane przełącznikiem DIP w dwóch trybach:
Brak sygnału wejściowego usterki/przekaźnika zasilanego (przekaźnik jest odłączany w przypadku usterki) lub
Brak sygnału wejściowego błędu/przekaźnik odłączony od zasilania (włącza się w przypadku błędu).

• SIL2/SC2
• Wejście ze strefy 0 (strefa 20), dywizja 1, instalacja w strefie 2, dywizja 2.
• Uniwersalne napięcie zasilania prądem przemiennym (85 do 250 V AC, 48 do 400 Hz).
• Wejście czujnika zbliżeniowego/styku NO/NC.
• Dwa sygnały wyjściowe przekaźnika SPDT.
• Wyjście przekaźnikowe SPDT do wykrywania usterek w wersji jednokanałowej.
• Programowanie w terenie za pomocą przełącznika DIP.
