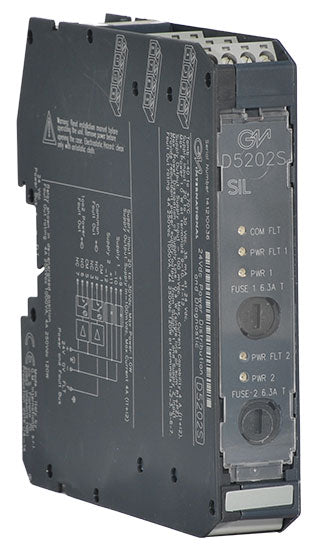

D5202S

D5202 służy do ochrony systemu zasilania poprzez ograniczenie maksymalnego prądu zasilania dla zestawu modułów D5000 połączonych za pomocą magistrali zasilania. Jest to szczególnie przydatne, gdy źródło zasilania dostarcza prądy wyższe niż te wymagane od modułów. Jest również w stanie powtórzyć sygnał usterki wspólnej z magistrali zasilania za pomocą przekaźnika SPDT. W przypadku pojedynczego zasilacza obecne są 3 diody LED do monitorowania obecności linii, usterki zasilania (napięcie zasilania poza 25% odchyleniem), usterki wspólnej magistrali i wymienny bezpiecznik 5x20, 6 A. W przypadku redundantnego zasilacza obecnych jest 5 diod LED do monitorowania obecności linii, usterki zasilania (napięcie zasilania poza 25% odchyleniem dla każdego źródła zasilania), usterki wspólnej magistrali i 2 wymienne bezpieczniki 5x20, 6 A. 2 styki przekaźnika SPDT umożliwiają zdalne alarmowanie o wyżej wymienionych awariach. W przypadku awarii jednego ze źródeł zasilania, układ D5202S przełącza się na źródło pracujące za pomocą układu (diody idealne) ze stratą mocy rzędu kilku mW, co zwiększa niezawodność i znacznie zmniejsza wewnętrzne rozpraszanie mocy.

• SIL 3 / SC 3
• Instalacja w Strefie 2
• Oddzielne, pojedyncze lub redundantne zasilanie 24 V DC
• Doprowadź prąd do ok. 40-50 modułów D5000
• Wymienne bezpieczniki
• Bardzo niskie wewnętrzne rozproszenie (idealne obwody diodowe)
