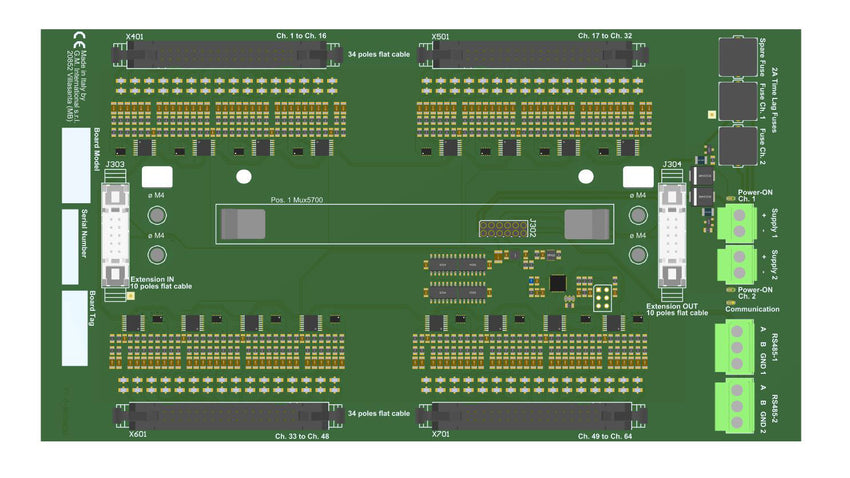

TB-D5001-HRT-003

Płyta zaciskowa HART® model TB-D5001-HRT-003 umożliwia zdalne monitorowanie
dowolnej pętli polowej 4/20 mA zgodnej ze standardem HART®.
Uzyskuje się to za pomocą jednego lokalnie zamontowanego modemu multipleksera HART® serii 5700 i
za pomocą złączy interfejsu umożliwiających dostęp do odpowiednich pętli.
Pojedyncza płytka terminala TB-D5001-HRT-003 obsługuje 64 kanały. Mimo to może
można rozbudować o dodatkowe jednostki TB-D5001-HRT-003 (do 4) w celu zarządzania wszystkimi 256 kanałami
dostępne w modemie multiplekserowym HART® serii 5700.
Jednostka Mux łączy się za pomocą interfejsu RS-485 z zewnętrznym komputerem PC, na którym działa oprogramowanie oparte na technologii FDT.
pakiet oprogramowania (PACTware™ itp.) za pośrednictwem dedykowanego Menedżera typów urządzeń
(DTM). Komputer może komunikować się z wieloma jednostkami multipleksowymi, znajdującymi się na różnych płytkach,
w trybie wielopunktowym RS-485.
Płyta zaciskowa HART® TB-D5001-HRT-003 posiada certyfikat SIL 3 potwierdzający brak zakłóceń
z pętlami sygnałowymi.

• SIL 3 zgodnie z normą IEC 61508:2010 wyd. 2
• (więcej informacji można znaleźć w Podręczniku bezpieczeństwa ISM0436).
• Zdolność systematyczna SIL 3.
• Płyta multipleksująca HART® do 64 sygnałów analogowych (z możliwością rozszerzenia do
• 256 kanałów z 3 dodatkowymi jednostkami TB-D5001-HRT-003).
• Podłączenie nadmiarowego zasilacza za pomocą zacisków śrubowych.
• Zasilanie zabezpieczone bezpiecznikiem i wyposażone we wskaźnik LED.
• Dedykowany terminal do podłączenia ekranu kabla komunikacyjnego RS-485.
• Zaciski interfejsu RS-485 umożliwiające komunikację z urządzeniem HART® Mux.
• Kanały HART® izolowane dwoma kondensatorami (zabezpieczone przed zwarciem).
• W zestawie znajduje się zapasowy bezpiecznik.
• Zawiera sprzęt umożliwiający łatwą instalację w trzech trybach:
• Montaż na ścianie, gwint M4,
• Montaż na ścianie, samogwintujący,
• Montaż na szynie DIN.
