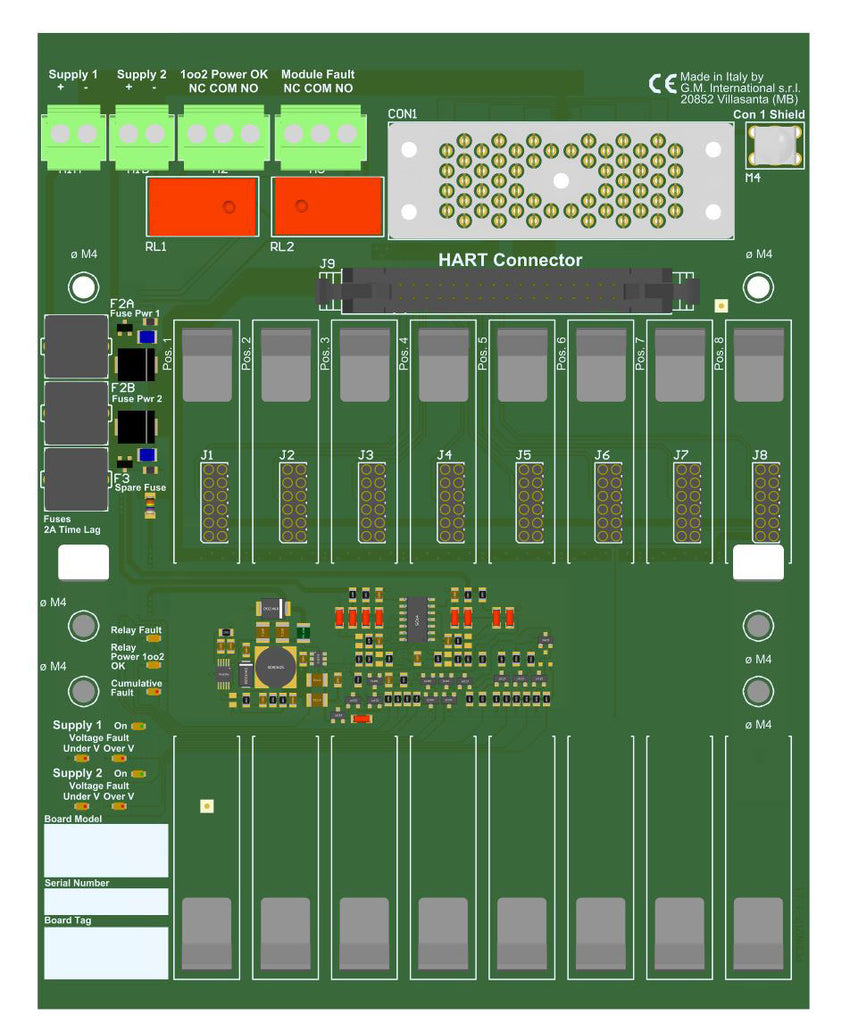

TB-D5008-TRI-001

Ta płyta końcowa (TB) zapewnia bezpośrednie połączenie między kartą wejścia/wyjścia
System i moduły serii D5000. Iskrobezpieczna ochrona i izolacja sygnału
między strefą bezpieczną i niebezpieczną zapewniane jest przez urządzenia serii D5000.
Zasilanie 24 V DC TB jest podłączone do dwóch wtykowych bloków zaciskowych,
redundantne zasilanie. Ponadto każdy blok zacisków wtykowych jest podwójny, co gwarantuje
połączenie szeregowe również wtedy, gdy blok zaciskowy nie jest włożony do odpowiedniego
Złącze gniazda pasującego. Zasilanie modułów odbywa się poprzez magistralę zasilającą TB.

• Karta AO typu 3805E, 3805H, 8 kanałów. Interfejs płytki wyjściowej analogowej.
• Płyta zaciskowa dla sygnałów napięciowych: 1-5 V.
• Płyta końcowa 8-pozycyjna, do 8 kanałów.
• Monitorowanie usterek zasilania.
• W zestawie znajduje się zapasowy bezpiecznik.
• Dostarczono osprzęt montażowy do:
• Montaż na ścianie, śruba z gwintem M4;
• Montaż na ścianie, wkręt samogwintujący M4;
• Zestaw montażowy na pojedynczej szynie DIN.
