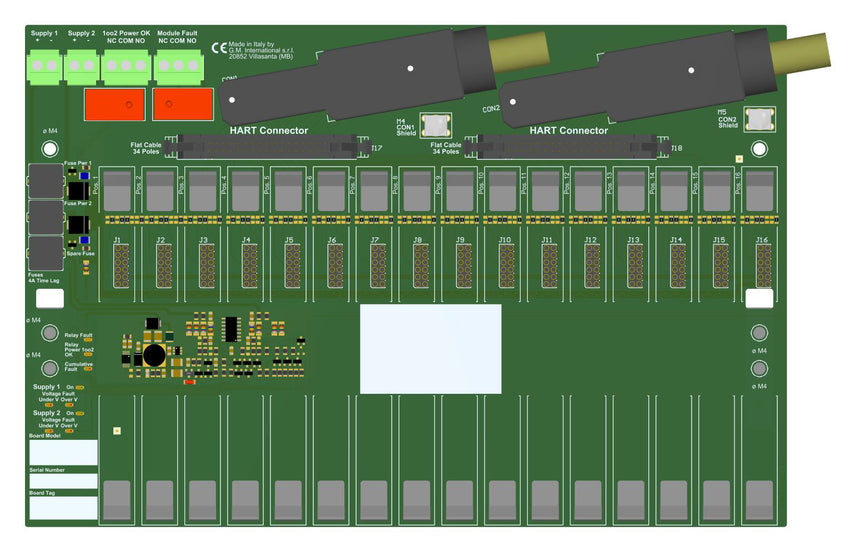

TB-D5016-INV-004

Ta płyta końcowa (TB) zapewnia bezpośrednie połączenie między kartą wejścia/wyjścia
system i moduły serii D5000 / D6000.
Ochrona iskrobezpieczna i izolacja sygnału pomiędzy strefą bezpieczną i zagrożoną,
dostarczany jest przez firmę D5000 Series Associated Apparatus.
Zasilanie 24 V DC TB jest podłączone do dwóch wtykowych bloków zaciskowych,
Redundantne zasilanie. Zasilanie modułów odbywa się poprzez magistralę TB.

• Interfejs karty AI typu FBM211, 16 kanałów analogowej karty wejściowej.
• Karta DI typu FBM207b/c, interfejs płytki wejściowej cyfrowej, 16 kanałów.
• 16-pozycyjna płytka zaciskowa do 32 kanałów.
• Monitorowanie usterek zasilania.
• W zestawie znajduje się zapasowy bezpiecznik.
• Dostarczono osprzęt montażowy do:
• Montaż na ścianie, śruba z gwintem M4;
• Montaż na ścianie, wkręt samogwintujący M4;
• Zestaw montażowy na pojedynczej szynie DIN.
