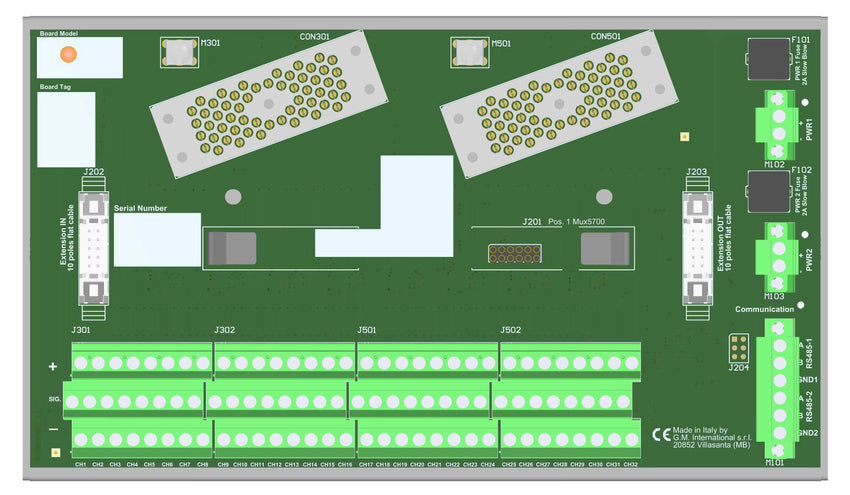

TBE-D5001-TRI-001

Ta płyta terminalowa z obudową (TBE) zapewnia bezpośrednie połączenie między kartą I/O systemu a 2-żyłowymi przetwornikami pasywnymi lub aktywnymi. Jednocześnie udostępnia interfejs do zdalnego monitorowania dowolnego urządzenia polowego 4/20 mA zgodnego ze standardem HART®. Jest to możliwe dzięki lokalnie zamontowanemu modemowi multipleksera HART® serii 5700 oraz złączom zaciskowym umożliwiającym dostęp do pętli.
Pojedyncza płyta terminala TBE-D5001-TRI-001 obsługuje 32 kanały. Można ją jednak rozbudować o dodatkowe jednostki (do 8), aby zarządzać wszystkimi 256 kanałami dostępnymi w modemie HART® serii 5700.
Moduł Mux łączy się, poprzez interfejs RS-485, z zewnętrznym komputerem PC, na którym działa oprogramowanie oparte na technologii FDT (PACTware™ itp.) za pośrednictwem dedykowanego Menedżera Typów Urządzeń (DTM). Komputer PC może komunikować się z wieloma modułami Mux, umieszczonymi na różnych płytkach, w trybie wielopunktowym RS-485.
Zasilacz TBE 24 V DC jest podłączony do dwóch listew zaciskowych wtykowych, co zapewnia redundantne zasilanie.

• SIL 3 / SC 3
• Płyta multipleksująca HART® do 32 sygnałów analogowych (z możliwością rozszerzenia do 256)
• Płytka Tricon AI Cards obsługuje do 32 kanałów
• Zaciski polowe do przetworników pasywnych/aktywnych 2-żyłowych
• Zabezpieczenia napięciowe/prądowe na pokładzie przed przypadkowymi zwarciami
• Pętle HART® 4/20 mA izolowane dwoma kondensatorami (zabezpieczone przed zwarciem)
• Podwójny zacisk ułatwiający podłączenie kabla RS-485 do wielu punktów
• Nadmiarowe zasilanie
• Do zestawu dołączono osprzęt montażowy do montażu na pojedynczej szynie DIN
