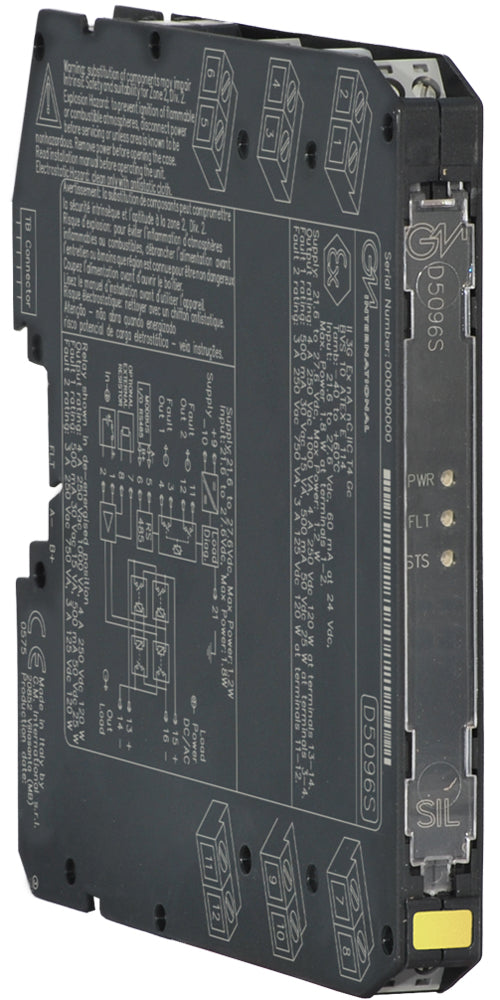

D5096S

Moduł przekaźnikowy D5096 przeznaczony jest do przełączania obwodów bezpieczeństwa, do poziomu SIL 3, w branżach wysokiego ryzyka. Zapewnia izolację między stykami wejściowymi i wyjściowymi. Udostępnia styki przekaźnikowe 2+2 NO połączone równolegle, a następnie szeregowo, aby uniknąć przypadkowego zadziałania i zwiększyć dostępność procesu. Dostępna jest funkcja bezpieczeństwa SIL 3 o wysokiej dostępności procesu zarówno dla obciążeń normalnie zasilanych (NE), jak i normalnie odłączonych (ND) / F&G. Obciążenie może być odizolowane od zasilania w obu polaryzacjach. Gwarantowana jest szeroka kompatybilność z różnymi systemami DCS/PLC: testowanie impulsów sterujących jest możliwe dzięki dedykowanemu obwodowi wewnętrznemu, który zapobiega migotaniu styków i diod LED. Zapewniona jest detekcja zwarć/przerw w obwodzie linii i obciążenia oraz monitorowanie napięcia obciążenia, zarówno przy wyłączonym, jak i włączonym obciążeniu. Usterka w terenie jest bezpośrednio odzwierciedlana w sterowniku PLC DO i jest również zgłaszana poprzez otwarcie wyjścia błędu.

• SIL 3 / SC 3 dla obciążeń NE/ND ze sterownikiem NE/ND
• Instalacja w Strefie 2
• Prąd funkcjonalny do 5 A / prąd rozruchowy 6 A
• Możliwość odłączenia obciążenia na obu liniach zasilających
• Wysoka dostępność procesu w celu uniknięcia zbędnych podróży
• Zgodny z testowaniem impulsowym DCS/PLC
• Wykrywanie zwarć/przerw w obwodzie linii i obciążenia
• Monitorowanie napięcia obciążenia
• Odzwierciedlenie błędów polowych w sterowniku PLC DO
• Dostępny kontakt serwisowy
• Izolacja wejścia/wyjścia/zasilania
