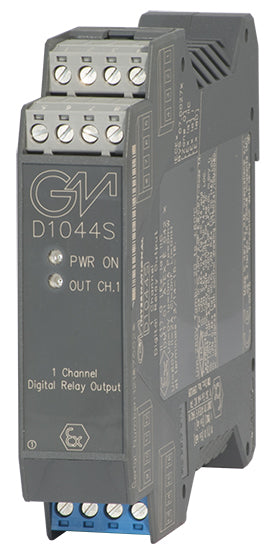

D1044S

Jedno- i dwukanałowe cyfrowe moduły wyjściowe przekaźnikowe do montażu na szynie DIN, D1044S i D1044D, to cyfrowe moduły wyjściowe umożliwiające sterowanie urządzeniem w strefie bezpiecznej, poziomem logicznym lub sygnałem sterującym, zapewniając izolację 3 portów (wejście/wyjście/zasilanie).
Wyjścia są izolowane galwanicznie, a wejścia są depolaryzowane, co ułatwia podłączanie przewodów.
Typowe zastosowania obejmują przełączanie obwodów w strefie zagrożonej wybuchem, zmianę polaryzacji i tonów sygnalizatorów akustycznych, kalibrację mostków tensometrycznych, resetowanie urządzeń polowych oraz testowanie czujek pożarowych. Każdy kanał wejściowy może być odizolowany od zasilania (tryb zasilania z magistrali) lub podłączony zewnętrznie (przewodowo) do zasilania (tryb zasilania z pętli, w którym sterownik PLC bezpieczeństwa bezpośrednio zasila moduł i jego kanał wejściowy). Każdy kanał wyjściowy zawiera przekaźnik SPDT z dwoma stykami zdefiniowanymi jako NO (normalnie otwarty) i NC (normalnie zamknięty), gdy przekaźnik wyjściowy jest odwzbudzony. Zakładając, że każdy kanał jest normalnie zasilany (NE), przekaźnik wyjściowy jest zasilany, tak że styk NO jest zamknięty (przydatne dla obciążeń NE lub obwodów strefy zagrożonej wybuchem), a styk NC jest otwarty (przydatne dla obciążeń ND lub obwodów strefy zagrożonej wybuchem). Stan bezpieczny zostaje osiągnięty, gdy kanał i przekaźnik wyjściowy zostaną odłączone od zasilania, tak że styk NO jest otwarty (odłączanie zasilania obciążeń lub obwodów strefy niebezpiecznej), a styk NC jest zamknięty (włączanie zasilania obciążeń lub obwodów strefy niebezpiecznej).

• SIL2 /SIL3/SC3
• Wejście ze strefy 0 (strefa 20), dywizja 1, instalacja w strefie 2, dywizja 2.
• Napięcie, styk, wejście poziomu logicznego.
• Dwa sygnały wyjściowe przekaźnika SPDT.
