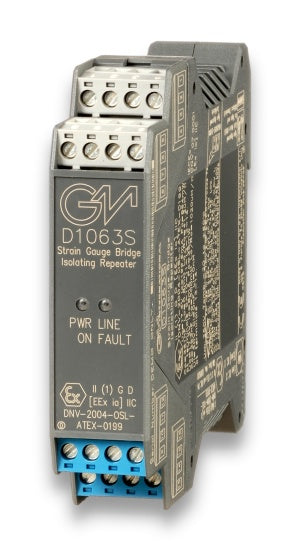

D1063S

Jednokanałowy mostek izolacyjny z ogniwem tensometrycznym/tensometrem na szynę DIN D1063S
działa jako przezroczysty, galwanicznie izolowany interfejs instalowany pomiędzy wskaźnikiem wagowym
w Strefie Bezpiecznej i ogniwo wagowe (lub grupa ogniw wagowych) w Strefie Niebezpiecznej;
pojawia się na zaciskach wskaźnika jako pojedyncza ogniwo wagowe równoważne temu
w terenie. Zapewnia całkowicie pływające napięcie zasilania z możliwością zdalnego wykrywania
do obciążenia ogniwa znajdującego się w strefie zagrożonej wybuchem i powtarzania, przy jednoczesnym izolowaniu, sygnału wyjściowego mV
do sterowania obciążeniem w Strefie Bezpiecznej w zależności od napięcia odniesienia systemu hosta.
Można zastosować do czterech ogniw wagowych 350 Ω, sześciu ogniw wagowych 450 Ω lub dwunastu ogniw wagowych 1000 Ω.
połączone równolegle.
Napięcie odniesienia (strona obszaru bezpiecznego) jest konfigurowalne przełącznikiem DIP, umożliwiającym wybór wewnętrznego lub
Zasilanie zewnętrzne (system hosta). Dodatkowo, czerwona dioda LED sygnalizuje awarię okablowania polowego.
przerwanie przewodu po stronie strefy niebezpiecznej.

• Wejście ze strefy 0 (strefa 20), dywizja 1, instalacja w strefie 2, dywizja 2.
• Przezroczysty przekaźnik mostka tensometrycznego.
• Do czterech ogniw wagowych 350 Ω połączonych równolegle lub do sześciu ogniw wagowych 450 Ω połączonych równolegle lub do dwunastu ogniw wagowych 1000 Ω połączonych równolegle.
• Wykrywanie uszkodzeń przewodów polowych.
• Programowanie w terenie za pomocą przełącznika DIP.
