D9000

Ograniczniki przepięć

Seria D9000 zapewnia ochronę przeciwprzepięciową dla wszystkich rodzajów zastosowań w różnych gałęziach przemysłu, takich jak przemysł naftowo-gazowy, petrochemiczny, hutniczy itp., zapobiegając zakłóceniom sygnału i chroniąc sprzęt w pomieszczeniach kontrolnych.

MOCNE STRONY

Łatwa konserwacja: zintegrowana technologia odłączania noży dla każdego kanału
Szybkie okablowanie, ścieżka uziemienia poprzez styk do szyny DIN
Zmniejszone zapasy, ochrona przeciwprzepięciowa dla większości sygnałów wejścia/wyjścia: AI, AO, DI, DO. Napięcie nominalne 24 V DC, maks. 30 V (zarówno IS, jak i NIS).
Zwiększenie pojemności rozładowania i skrócenie czasu reakcji, 2-stopniowy obwód ochronny
Nieograniczona liczba aplikacji IS
Pasuje do każdej pętli SIL, certyfikat SIL3
Poziom ochrony: do 20 KA
Proste testowanie i dokumentowanie, skrócony czas przestoju, moduł z możliwością wymiany na gorąco
Bezpieczne rozłączanie i sygnalizacja w przypadku przeciążenia

Tylko 6,2 mm szerokości: łatwe dopasowanie

UNIWERSALNY OGRANICZNIK PRZEPIĘĆ DO MONTAŻU NA SZYNIE DIN

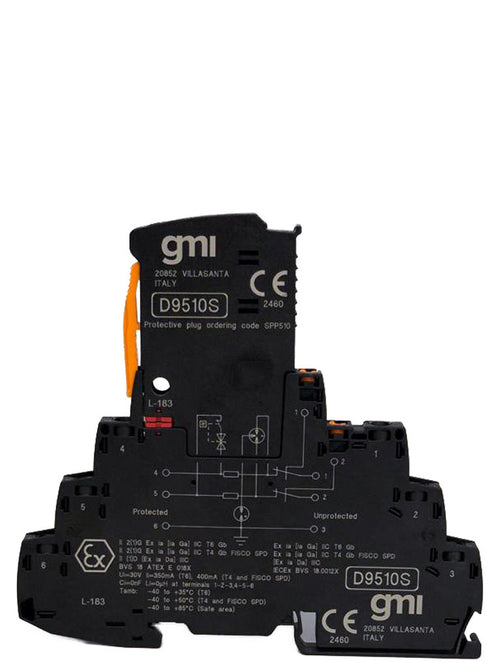

Moduły D9510S zapewniają dwustopniową ochronę przeciwprzepięciową SIL 3 dla sygnałów wejścia/wyjścia pływających do pomiarów w systemach sterowania i bezpieczeństwa.

Jego smukła szerokość zaledwie 6 mm pozwala na łatwy montaż w dowolnej szafie rozdzielczej lub rozdzielczej, oszczędzając miejsce i koszty instalacji.

Aby ułatwić testowanie pętli, na obu ścieżkach sygnałowych znajdują się noże rozłączające .

STRUKTURA

CECHY

SIL 3 zgodnie z normą IEC 61508:2010 wyd.2
Wejście ze strefy 0 (Strefa 20), instalacja w strefie 1 i 2
Dostępna wersja modułu z wyjmowaną wtyczką (wersja D9500)
Odłączenie obwodu sygnałowego za pomocą noża odłączającego
Ochrona podwójnego przewodu pływającego w obwodach iskrobezpiecznych
Wysoka gęstość, 6,2 mm na kanał
Kompatybilny z HART

OGRANICZNIK PRZEPIĘĆ WKŁADU I WSKAŹNIKA BŁĘDU

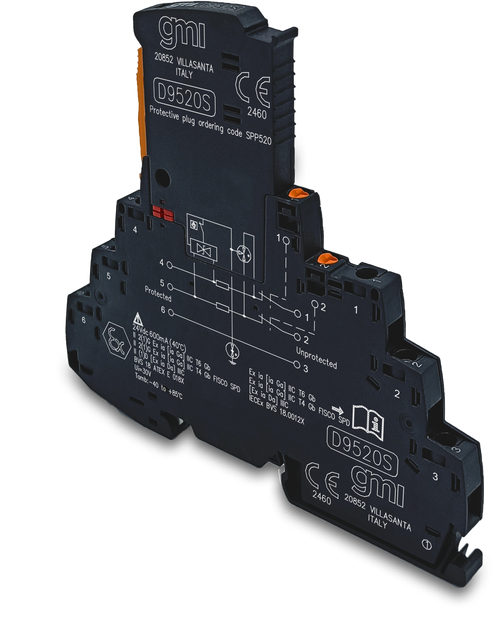

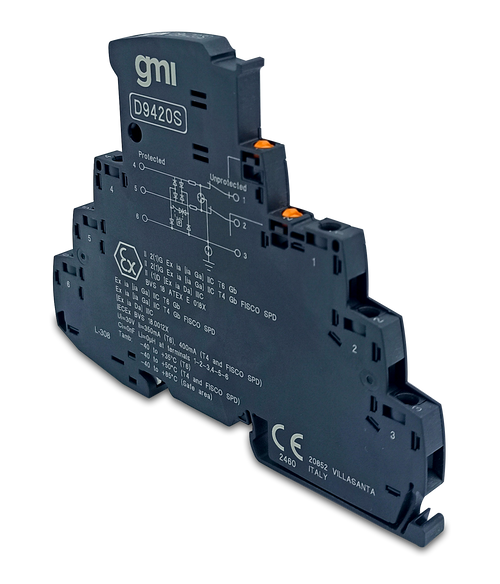

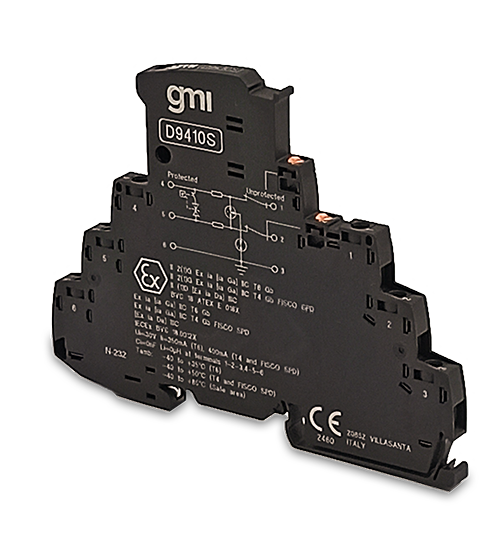

D9400/D9500 zapewnia ochronę przeciwprzepięciową dla obwodu sygnału wejścia/wyjścia pływającego w kompaktowej obudowie SIL 3 z lub bez Wyjmowana konfiguracja wkładu . Wtykowy moduł i nóż odłączający umożliwiają łatwe testowanie.

Również polecane lokalne i zdalne wskazania błędów modułu .

W przypadku przeciążenia wskaźnik stanu informuje o odłączeniu elementu zabezpieczającego bez konieczności zasilania pomocniczego. Dostępny jest również zestaw zdalnej sygnalizacji obsługujący do 40 modułów jednocześnie.

Posiada certyfikat bezpieczeństwa wewnętrznego umożliwiający stosowanie w pętlach IS oraz instalacjach w strefach zagrożonych wybuchem.
